PHILIPS369 FM0.5W 29MHz改造

 ご無沙汰しております!長い間更新が滞っておりましたが、ぼちぼち進めたいと思います。

久しぶりの改造記事は、FM機です。

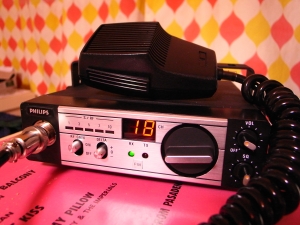

フィリップスブランドのFM機で、FCCと同じステップながら22CH、さらに0.5wという仕様です。
確か27MHz台の後半にも12.5KHzステップでFMの割り当てがヨーロッパにありますが、改造するにはこちらのほうがステップの関係で適しています。まぁ歯抜けはありますが。



「フィリップス369」でネットで検索してみましたら、YAHOO知恵袋の質問への回答で、かつて29MHz改造キットと一緒に売られていたこの製品の説明書?をアップされていましたので、それを参考にさせていただきました。ほかにもCQ誌で改造記事が載ったこともあるようです。

改造は、追加基板を作って17MHz台の信号を流し込んでやる必要があります。キットには局発基板が付いていたようですが、今回は普段作っている追加基板を作りました。

水晶はキットでは17.435MHzを使って22Chが29.3MHzになるようですが、手持ちの17.365MHzを使いましたので、18CHが29.3MHzになりました。もし適当ば水晶がないのでしたら、ヤフオクでヤマワさんが17.415MHzや17.365MHzの水晶を出していますので、このあたりが使えると思います。流し込む場所は、T4のコイルのすぐ右、C37のセラコンを外して、ここのリヤ側です。

改造資料にはT1コイルのすぐ後ろにあるフィルタを外して、0.01μfのセラコンに付け替えるように指示がありましたので、ここも変更しておきました。

あとはVCOコイル、送受信に関係するコイルの調整です。VCOを調整するときは、VCOのすぐ前にあるR30に周波数カウンタを当てるとVCO出力の周波数が拾えます。チャンネルを回して、10または20KHz間隔でこの周波数が変化すればVCOはロックしているということです。

送信出力は最大で0.8wぐらい出るようですが、無理に負担をかけても壊すだけなので、0.5wぐらいに留めておきました。もしそれより出力が欲しい場合は、資料最後のページに出力アップの記事がありますので参考にしてみてください。2SC2092が必要になりますが、なければ2SC1957・2312・1846あたりでも代用できると思います。




スポンサーサイト

  • 2017.07.22 Saturday
  • -
  • 17:14
  • -
  • -
  • -
  • by スポンサードリンク

コメント
懐かしいですね〜昔、私も通販で富士無線から買いました。富士無線ではマイク上の機種名に別な機種名をシールで貼り付けて発売していました。そのシールを剥がすと「PHILIPS369」が出てきました。
  • JA8TDL(札幌市)
  • 2012/04/30 7:56 PM
こんばんは。いつもコメントありがとうございます。

富士無線で扱ってたんですね。10mFMがメジャーになりだした頃をご存知のOMさんは使ってらした方は少なくないようですね。私は古本のラ製の広告記事で見た記憶があります。ジャンクもよく出てきますのでまた改造されてみては??
  • JN4SPT
  • 2012/04/30 9:25 PM
思い出しました。
隠しシールには「FUJI???」だったかな〜
  • JA8TDL(札幌市)
  • 2012/04/30 10:32 PM
バトゥです。昨年取り組み大変お世話になりました。VCOの調整など初めてだったので大変勉強になりました。もうすぐ移動局シールが届く予定なので晴れて運用できるようになりましたらお相手宜しくお願いいたします。
  • JL3EWB
  • 2012/05/01 1:27 PM
バトゥさんコメントありがとうございます。

実は今年初めぐらいにひと山幾らのジャンクに入ってました一台で、改造してたんですが、送信がダメになって放置しておりました。(2SC828だったかのプリドライバが死んでました)シーズンが始まる前にと直しました。28355でQRPでも遊んでおりますので、そちらでも宜しくお願いします。
  • JN4SPT
  • 2012/05/01 1:57 PM
