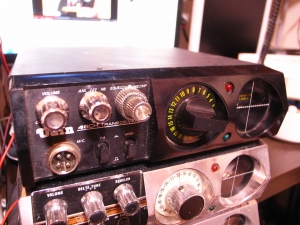

ODIN RCB−701A AM 10W

久しぶりのクリスタルシンセサイザー機です。




「見た目重視」でまた手を出してしまいました…
odinというブランドはどこかで見たような気がします。ボディ形状はまんまXCB−7ですね。
チャンネルセレクタはCOMEXと同じかな?

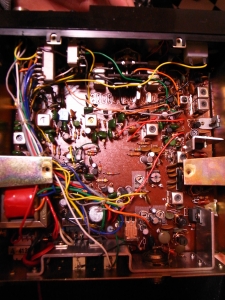

そんでもって基板はMANIX RCB−470Dと同じでした。
前回の更新のコアが接着されていたのはこのリグです。



水晶はナサ方式です。サトー電気38.9MHz+特注38.95MHzで8CHを確保しました。
COMEX46=XCB−7よりは新しい設計なのかな?
でも配置はよく似ています。ただしこちらはリレーつき。
AFファイナルがトランジスタのPPですので変調もなかなかです。



実を言うとつまみなしだったので、あり合わせです。

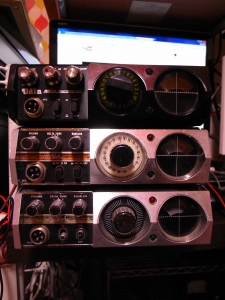

中央:XCB−71 下:XCB−7
同じ顔ですが、中身は全部別物です。
