Fieldmaster MICRO MINI 23TM 23CH 4W

  前回に引き続いてフィールドマスターブランドのリグです。

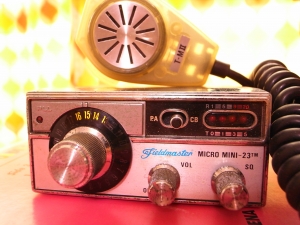

 前回のmini6と同様、非常にコンパクトなリグです。マイクの大きさからおおよその大きさはお分かりいただけるかと思います。ノイズブランカがない廉価版だったんでしょうかね?SメーターがLEDというのも特徴的です。

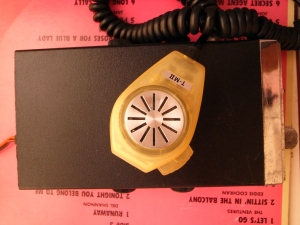

 奥行きは意外とあります。ネットで見ていたら「ようかんみたいな…」と例えられてましたが、確かにそんな雰囲気でしょうか(笑)それよりはもう少し大きいですが。

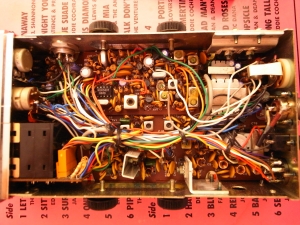

 23chのダイアル選択なのでXtalシンセかと思いましたが、MSM5807の3クリ式PLLでした。このPLLは確か金石舎のPLLユニットに使われてるものじゃなかったかな?ピン配列こそ違いますがPLL02Aの動作によく似ていたような気がします。3つ目の水晶がpace8030などと同じ36.38MHzで、サトー電気の37.5MHzやナサ用水晶の1−4CH用親石・37.6MHzで28MHz化が可能です。今回は37.6MHzを使いました。

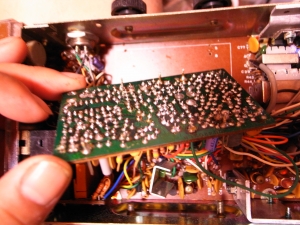

 PLL部のみが独立して別基板になっています。もともとはXtalシンセ方式だったのかな?裏側から何箇所か半田で留まってますので、水晶を外すには基板を取り外さないといけませんので、ちょっと面倒です。

 単純にどんなリグなのかなぁ?という興味から買ったリグなんですが、意外にも大きなトランスが鎮座していて、変調もなかなかでした。ノイズブランカがないので、モービルではどこまで通用するかは不明ですが、面白いリグだと思います。


スポンサーサイト

  • 2017.07.22 Saturday
  • -
  • 13:02
  • -
  • -
  • -
  • by スポンサードリンク

コメント
こんなかわいいのあったんですね!オークションは結構見てるつもりなんですが気が付きませんでした。

省スペースなのでモービルに積んでみたいですね。

  • ミーボー
  • 2012/06/12 10:43 PM
ミーボーさん、コメントありがとうございます。
オークションにはたまに出ていますね。40CHタイプもあります。

モービルにはやはりノイズがどこまで影響するかですね。私の車はノイズ対策してませんので(笑)きついかもです。
  • JN4SPT
  • 2012/06/13 6:12 PM
